Un tococardiógrafo es un equipo médico que registra al mismo tiempo la frecuencia cardíaca del bebé y las contracciones uterinas durante el embarazo y el trabajo de parto. También se le conoce como monitor fetal o cardiotocógrafo. Sus registros dependen de los transductores, y cuando uno falla el equipo puede mostrar lecturas inestables o incompletas.
En este artículo explicamos cómo funciona un tococardiógrafo, qué hace cada transductor, cuáles son las fallas más comunes y cómo el mantenimiento ayuda a que el equipo trabaje con seguridad en clínicas y hospitales.
El tococardiógrafo genera un registro llamado cardiotocografía. Ese trazo permite al personal de salud observar cómo responde el bebé durante las contracciones. Se usa en ginecología y obstetricia, tococirugía, urgencias obstétricas y consultorios con monitoreo materno-fetal.
Un tococardiógrafo cumple cuatro funciones:
La interpretación del registro es una decisión clínica del equipo médico. Este artículo se enfoca en el equipo y su mantenimiento.

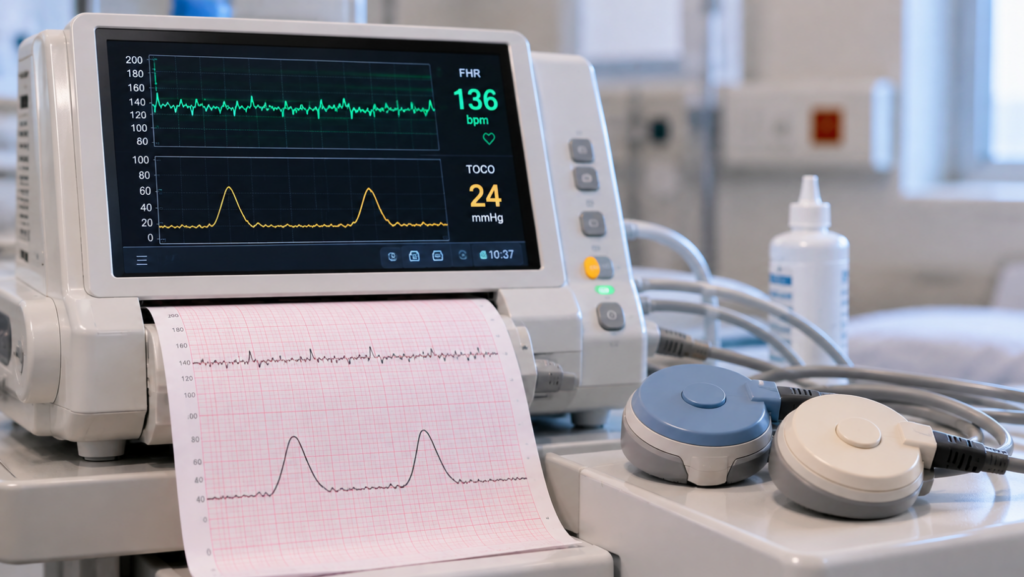

Un tococardiógrafo combina sensores colocados sobre el abdomen con un monitor que procesa las señales. Cada pieza tiene una función distinta.
Emite ultrasonido tipo Doppler hacia el abdomen y capta el movimiento del corazón del bebé. Con esa señal, el monitor calcula la frecuencia cardíaca fetal.
Se coloca sobre el fondo del útero y detecta los cambios de tensión del abdomen cuando hay una contracción. El monitor los muestra como una curva de actividad uterina.
Es el botón que presiona la paciente cuando siente un movimiento del bebé. Deja una marca en el trazo para que el personal la relacione con el registro.
El monitor muestra los trazos y la impresora los imprime. Algunos modelos usan un transductor 3 en 1 que integra varias funciones en una sola pieza.
Los transductores se usan con cada paciente, se limpian con frecuencia y se mueven de una cama a otra. Por eso son las piezas que más desgaste sufren en un tococardiógrafo.
Puede deberse a un cable dañado, un conector flojo o un transductor ultrasónico desgastado. Antes de cambiar la pieza, revisa que el conector esté firme y que el equipo reconozca el transductor.
Si la línea del transductor toco no se mantiene estable o no regresa a su base, el sensor puede estar dañado o descalibrado. Un técnico debe revisarlo.
Los dobleces y los tirones son la causa más frecuente de daño. Un cable con cortes visibles no debe usarse con pacientes.
Golpes, caídas o líquidos pueden afectar la superficie que toca el abdomen. Si hay grietas o humedad dentro de la pieza, debe retirarse de uso.
Si al sustituir el transductor el problema continúa, la falla puede estar en el cable troncal o en el propio monitor. En ese caso, el tococardiógrafo debe pasar a revisión técnica antes de volver a usarse. Consulta también las señales de falla en equipo médico que requieren intervención inmediata.
Al comprar un transductor de reemplazo, confirma la marca y el modelo de tu monitor. En la tienda de IGIBSA hay opciones para equipos Philips, GE, Comen, Bionet, Advanced y Mediana, entre otros:
Si dudas entre una pieza original y una compatible, lee esta guía sobre refacciones originales vs compatibles.

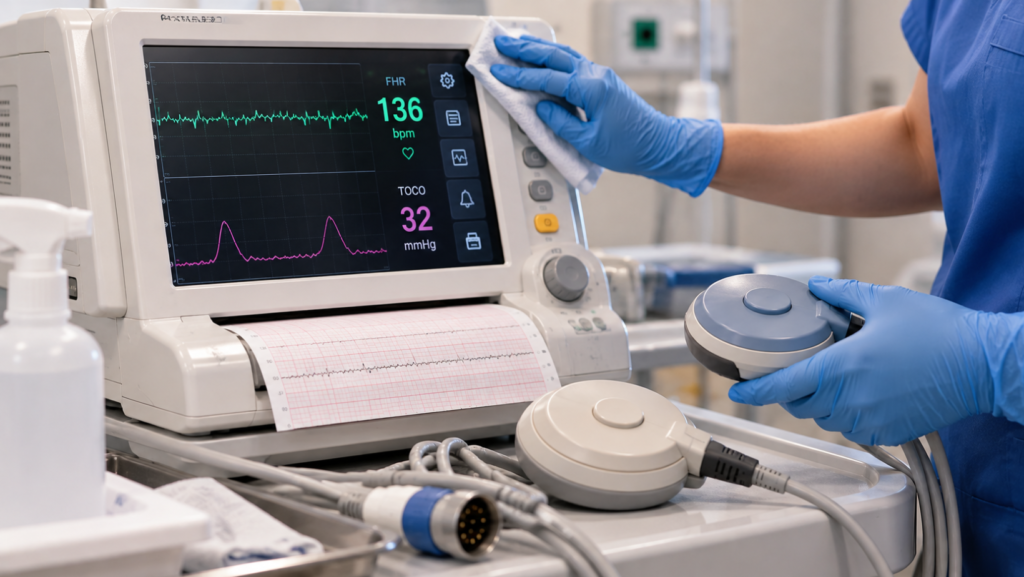

El mantenimiento preventivo detecta el desgaste antes de que interrumpa un monitoreo. En un tococardiógrafo, un técnico revisa normalmente:
Cada servicio debe quedar registrado. Aprende cómo llevar la documentación de mantenimiento de equipos médicos y cómo incluir este equipo en un plan anual de mantenimiento. Las fallas graves también pueden formar parte de la tecnovigilancia de equipo médico.
En IGIBSA, empresa certificada en ISO 9001:2015 y ubicada en la Ciudad de México, damos mantenimiento preventivo y correctivo a tococardiógrafos y vendemos sus refacciones y accesorios.
Es un equipo que registra la frecuencia cardíaca fetal y las contracciones uterinas al mismo tiempo, mediante transductores colocados sobre el abdomen.
Sí. Son nombres para el mismo tipo de equipo, que también se llama monitor fetal.
Depende del fabricante y de la intensidad de uso. Lo recomendable es incluirlo en el plan anual de mantenimiento preventivo de la clínica u hospital.
Sí, siempre que sea compatible con la marca y el modelo del monitor y venga de un proveedor que ofrezca garantía. En IGIBSA, las refacciones y accesorios tienen garantía estándar de 90 días naturales.
Revisa la posición del transductor, el gel y la firmeza del conector. Si el problema continúa, retira la pieza de uso y solicita una revisión técnica.
¿Necesitas revisar o reparar un tococardiógrafo? Contáctanos o escríbenos por WhatsApp.
